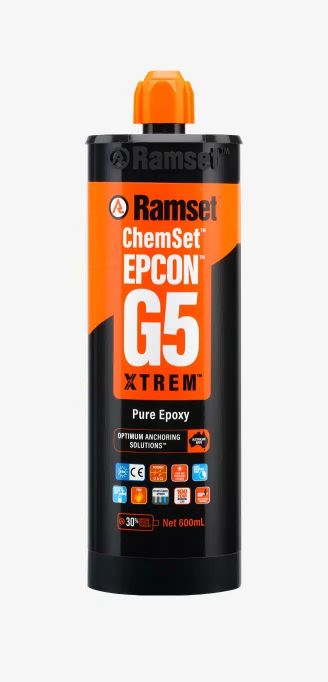

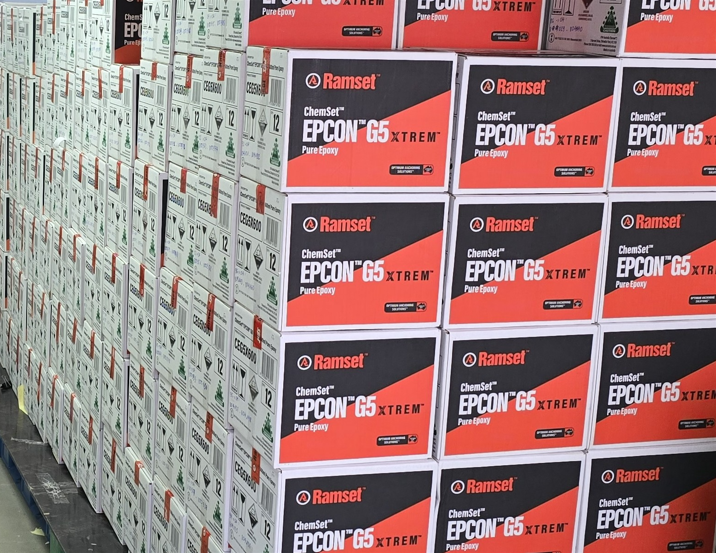

- Ramset Epcon G5 Xtrem
Hoá chất cấy thép
Thông số kỹ thuật
| 1. Hoá chất cấy thép gốc Epoxy hai thành phần theo tỉ lệ | 2:1 |
|

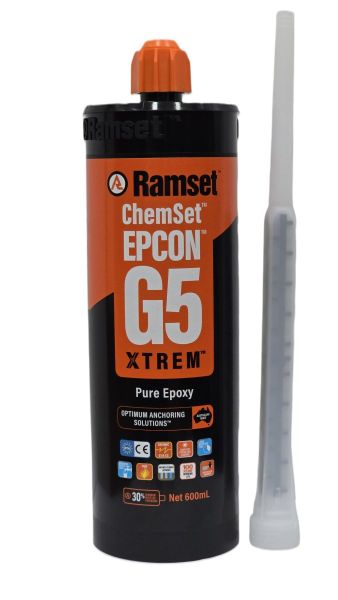

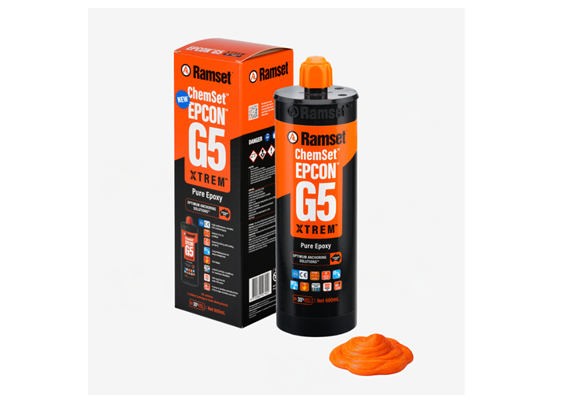

2. Đóng gói trong tuýp nhựa màu đen,nắp cam, tuýp và 1 vòi trộn được đóng trong một hộp giấy |
600ml |
| 3. Hai thành phần của Ramset Epcon G5 Xtrem được trộn đều khi bơm qua vòi trộn | 1 cái |
| 4. Màu của Ramset Epcon G5 Xtrem sau khi trộn đều | Cam |
| 5. Nhiệt độ bảo quản tốt nhất từ | 10-30oC |
| 6. Thời hạn sử dụng kể từ ngày sản xuất | 24 tháng |
| 7. Cường độ nén sau khi đông cứng ( ASTM 695 ) | 102 Mpa |
| Chứng chỉ kỹ thuật ( Technical approval ) | |
| 1. European Technical Assessment - Rebar | ETA-25/0646 |
| 2. European Technical Assessment - stud | ETA.0648 |
| 3. Chứng chỉ chống cháy được cấp bởi CSTB | FR25-00057371-39 |
Tính năng và tiện ích
1. Dùng cho nhiều loại vật liệu nền khác nhau như bê tông võng và không võng, đá tự nhiên
2. Phù hợp cho ứng dụng có tải trọng tĩnh, động, sốc
3. Phù hợp cho lỗ khoan búa, khoan ống và lỗ khoan có đường kính lớn, lỗ đứng, lỗ ngang, lỗ ngược trần
4. Cho phép lắp đặt khi lỗ khoan khô, ẩm ướt hoặc ngập nước
5. Thời gian cho phép chờ lắp đặt lâu và thời gian đông kết đến đủ tải nhanh giúp dễ dàng thi công và tiết kiệm thời gian chờ
6. Sản phẩm có thời gian sử dụng lên đến 100 năm
7. Hai thành phần của tuýp hóa chất được đóng trong 2 ống nhựa tròn lồng vào nhau, đồng trục giúp việc bơm được nhẹ nhàn
8. Sản phẩm có hàm lượng chất hữu cơ bay hơi ( VOC ) dưới mức cho phép nên rất an toàn cho người sử dụng và môi trường
Ứng dụng
-
Tạo thép chờ cho cột, dầm, sàn dể dàng, nhanh chóng và chính xác mà không cần bận tâm tới việc đặt thép chờ trước.
-
Bổ sung thép chờ cột, dầm, sàn trong trường hợp thép chờ trước bị thiếu, sai vị trí, gãy ...
-
Cấy thanh ren vào bê tông tạo bu lông chờ để lắp đặt kết cấu thép, máy công nghiệp...
-
Tạo thép chờ cho cột , dầm, sàn, ban công ... trong quá trình sửa chữa cải tạo công trình.
Hướng dẫn sử dụng
QUÉT hoặc CLICK VÀO QRCODE ĐỂ ĐĂNG NHẬP PHẦN MỀM TÍNH TOÁN CỦA RAMSET
THỜI GIAN LẮP ĐẶT VÀ THỜI GIAN CHỜ HOÁ CHẤT ĐÔNG CỨNG ( ĐỦ TẢI )
|
Nhiệt độ vật liệu nền (oC) |
Thời gian lắp đặt (phút) |
Thời gian đông cứng với bê tông khô (giờ) |
Thời gian đông cứng với bê tông ẩm ướt và ngập nước ( giờ ) |
| 5 | 75 | 30 | 60 |
| 10 | 45 | 22 | 44 |
| 15 | 35 | 14 | 28 |
| 20 | 22 | 7 | 14 |
| 25 | 14 | 5 | 10 |
| 30 | 8 | 4 | 8 |
| 35 | 6 | 3 | 6 |
| 40 | 4 | 2h 45min | 5h 30 min |
THÔNG SỐ LỖ KHOAN

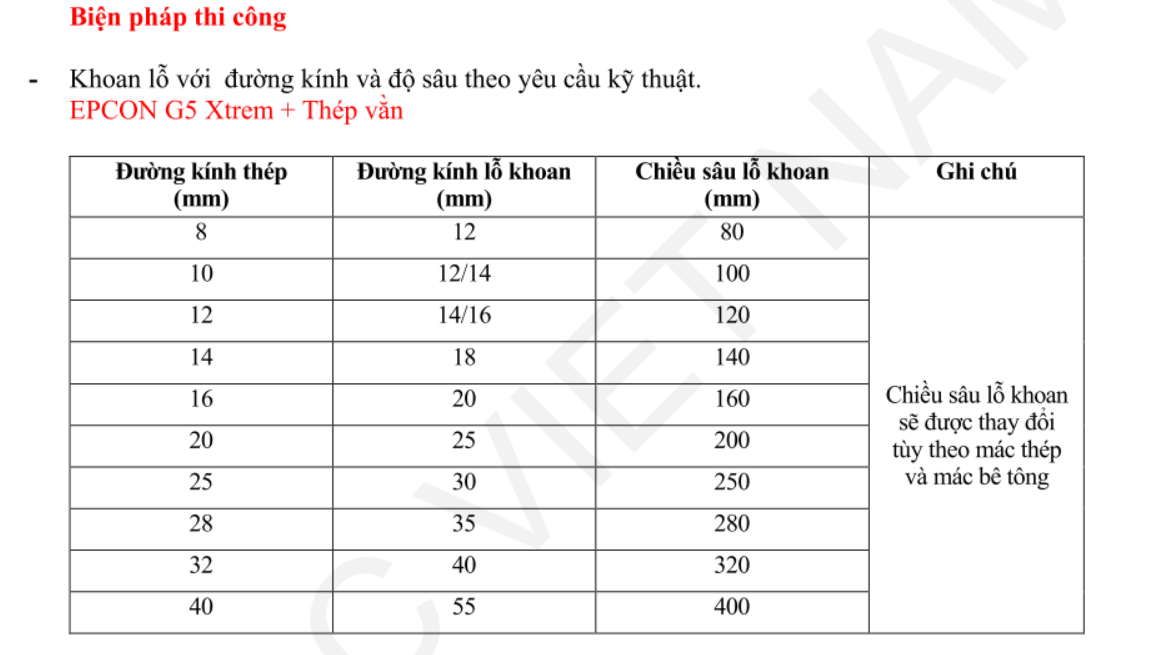

- EPCON G5 XTREM VỚI THÉP VẰN
|
Đường kính thép (mm) |
Đường kính lỗ khoan (mm) |
Chiều sâu lỗ khoan (mm) |
Ghi chú
|
| 10 | 12/14 | 100 |
Đây là thông số lỗ khoan áp dụng cho thép CB300V cấy vào bê tông C20/25 ( Khi thay đổi thép hoặc bê tông vui lòng tra thông số trên cattalogue hoặc truy cập phần mềm tính toán của Ramset để xác định độ khoan đúng yêu cầu chịu tải ) |
| 12 | 14/16 | 120 | |
| 14 | 18 | 140 | |
| 16 | 20 | 160 | |
| 18 | 22 | 180 | |
| 20 | 25 | 200 | |
| 22 | 28 | 220 | |
| 25 | 30/32 | 250 | |
| 28 | 35 | 290 | |
| 32 | 40 | 350 | |
| 36 | 45 | 410 | |
| 40 | 55 | 470 |

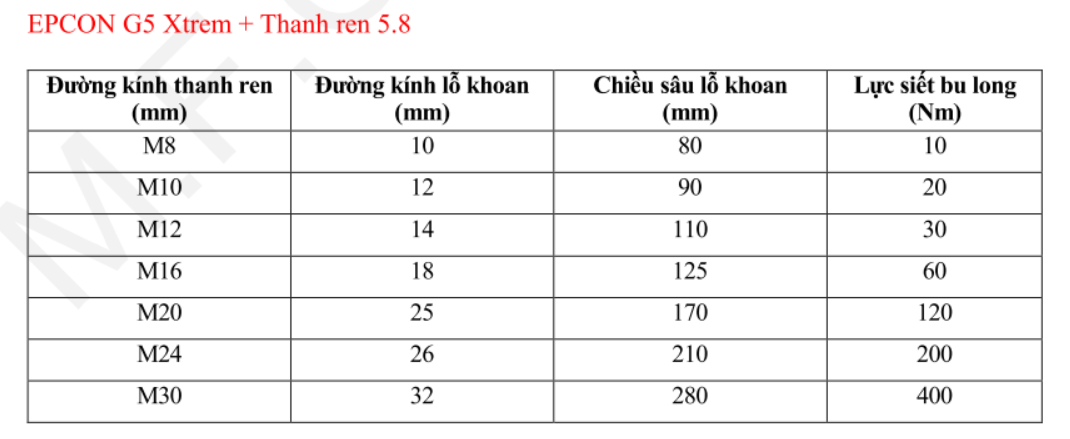

- EPCON G5 XTREM VỚI THANH REN SPIT 5.8
|
Đường kính thanh ren (mm) |
Đường kính lỗ khoan (mm) |
Chiều sâu lỗ khoan (mm) |
Lực siết bu lông ( Nm) |
| 8 | 10 | 80 | 10 |
| 10 | 12 | 90 | 20 |
| 12 | 14 | 110 | 30 |
| 16 | 18 | 125 | 60 |
| 20 | 22 | 170 | 120 |
| 24 | 26 | 210 | 200 |
| 30 | 32 | 280 | 300 |

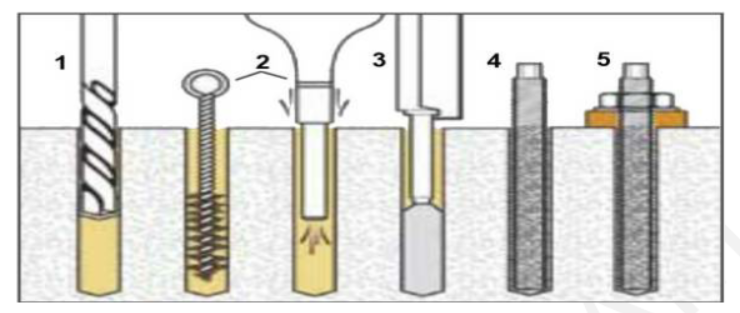

- QUY TRÌNH THI CÔNG VÀ LẮP ĐẶT NHƯ SAU :
| 1. | Khoan lỗ với đường kính và chiều sâu được chỉ định cho từng loại thép. |
| 2. |
Làm sạch lỗ bằng chổi kim loại, thổi sạch bụi bằng máy thổi hơi hoặc máy nén khí (lập lại 2 lần) |
|
3.
|

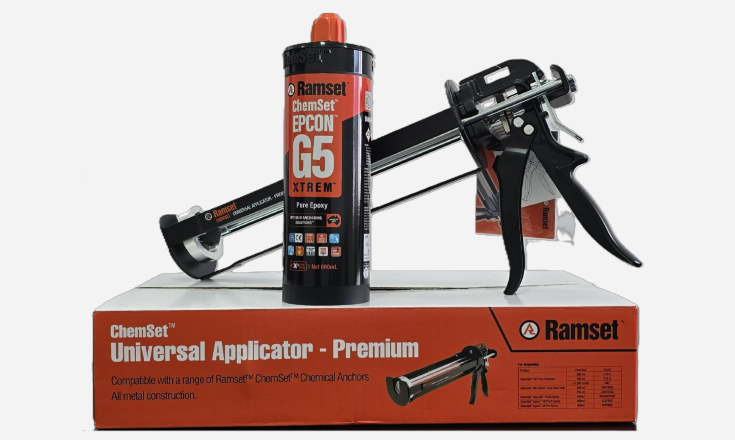

Mở nắp tuýp keo, lắp vòi trộn, lắp tuýp keo vào súng bơm, bơm bỏ khoảng đầu vòi do hóa chất chưa trộn đều cho đến khi hóa chất chuyển sang màu cam nhạt, bơm hóa chất từ đáy lỗ khoan sao cho hóa chất điền đầy khoảng 55-60% lỗ ( với nhiệt độ ngoài trời khoảng 35oC, vòi trộn có thể bị tắt sau 6 phút tính từ lần dừng trước đó, để sử dụng tiếp cần phải thay vòi bơm mới và làm lại quy trình bơm xả đầu vòi như tuýp mới ) |
| 4. | Cắm thép hoặc thanh ren từ ngoài vào trong, vừa cắm vừa xoay để hóa chất bám đều |
| 5. | Chờ hoá chất đông cứng theo thời gian đã đuợc khuyến cáo. Trong thời gian chờ cần giữ cho thép hoặc thanh ren được cố định. |
